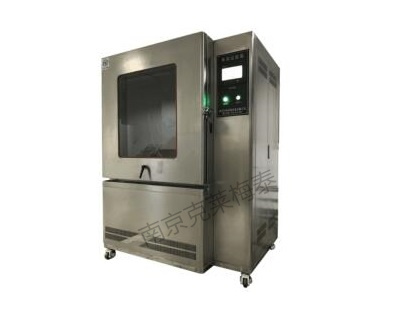

产品用途
本淋雨试验箱人工模拟淋雨试验，不包括有强风速的降雨，不考虑试验样品的温度与雨水温度的温度差作用所引起的大量进水。
本淋雨试验箱可以用来考核和确定电工、电子产品，各种电器及各种照明灯具的外壳和密封件在水试验后或在试验期间能否保证设备和元件良好的工作性能。设备能完全模拟外界淋雨环境，充分再现外界淋雨环境对产品所造成的影响。
型号 | LX-010DB | LX-010XB | LX-010DBP |
工作室尺寸 | 100×105×108cm | ||
外形尺寸 | 约120×135×185cm | 约155×135×215cm | 约120×（230+135）×185cm |
摆管半径 | 200/400mm | ||
喷嘴数量 | 12/25 | ||
喷嘴孔径 | 0.4mm | 0.8mm | 0.4mm |
摆管每孔流量 | 0.07L/min | 0.6L/min | 0.07L/min |
滴水盘尺寸 | 80×80cm | 无 | 80×80cm |
旋管转速 | 无 | 23 r/min | 无 |
满足试验等级 | IPX1垂直滴水试验（1mm/min） | R1(1.8 L /min，0.1 KgF/cm2) | IPX1垂直滴水试验（1mm/min） |
R2(3.2 L /min，0.3 KgF/cm2) | |||
IPX2倾斜15º滴水试验(3mm/min) | S1(24.5L/min，1 KgF/cm2) | IPX2倾斜15º滴水试验(3mm/min) | |
S2(39.2 L /min，3 KgF/cm2) | |||
IPX3淋水试验（0.07L/min、约80KPa） | 4K(GB/T 10485方法B)：0.6L/min、约400KPa | IPX3淋水试验（0.07L/min、约80KPa） | |
IPX4溅水试验（0.07L/min、约80KPa） | IPX4溅水试验（0.07L/min、约80KPa） | ||
IPX5喷水试验：喷嘴内径：6.3mm、 水流量：12.5L/min | |||
IPX6喷水试验：喷嘴内径：12.5mm、 水流量：100L/min | |||
转盘 | 转速1~10 r/min可调,扩展台面ø60cm，调节高度25cm | ||

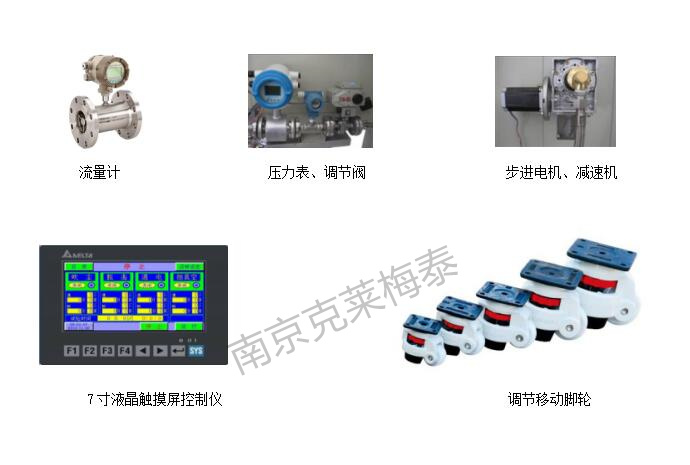

控制器 | 台湾7寸液晶触摸屏，PLC控制可对摆管、转盘、水泵和试验时间进行控制；摆管摆动角度、频率、转盘转速能直接在触摸屏设定和显示，流量压力手动调节控制（出口型可直接在触摸屏上设定，进行自动控制） | ||
流量计 | 玻璃转子（出口型：电磁流量计） | ||
压力表 | 指针式（出口型：压力传感器） | ||
电源 | AC380（±10%）V/50HZ 三相五线制 | ||
功率 | 1.5KW | 3KW | |
满足标准 | GB4208 中IPX1~4 | GB/T 10485、 JIS D0203、IPX4K | GB4208 中IPX1~6 |
本技术信息，如有变动恕不另行通知 | |||
核心特点
1．设备箱体采用单层SUS304不锈钢发纹板制作，设备的旋转台样品架、法兰、接嘴及其它附件配件均为不锈钢材料制作。
2．有空气吹扫装置，试验结束后喷嘴内剩余的水慢慢风干会结垢，长年累月会堵塞喷嘴，空气吹扫装置会在喷水结束后快速将喷嘴内积水吹走，避免结垢；
3．采用7寸液晶触摸屏控制仪，PLC控制可分别对摆管、转盘、水泵和试验时间进行控制；摆动角度、频率、转盘转速能直接在触摸屏设定和显示，手动模式下摆管摆幅可以在允许范围内任意调节，同时触摸屏可直观显示当前摆管位置（相对角度）；
IPX3-4摆管淋雨试验装置
IPX1-2滴水试验装置
IPX3-6溅水试验装置
IPX7-8浸水试验装置
